उत्पाद का विवरण
उत्पत्ति के प्लेस: शेडोंग
ब्रांड नाम: yongsheng
मॉडल संख्या: YSJSD200
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: कंटेनर
प्रसव के समय: 40 दिन
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
क्षमता: |
80-100m3/h |
पानी का प्रवाह: |
500m3/एच |
ड्रेजिंग गहराई: |
8 |
निर्वहन दूरी: |
500 मी |
मुख्य इंजन: |
176 किलोवाट |
सहायक इंजन: |
60kw |
ईंधन की खपत: |
40 एल / एच |
आयाम ((L*W*H): |
14*4.5*1.2 मीटर |
क्षमता: |
80-100m3/h |
पानी का प्रवाह: |
500m3/एच |
ड्रेजिंग गहराई: |
8 |
निर्वहन दूरी: |
500 मी |
मुख्य इंजन: |
176 किलोवाट |
सहायक इंजन: |
60kw |
ईंधन की खपत: |
40 एल / एच |
आयाम ((L*W*H): |
14*4.5*1.2 मीटर |

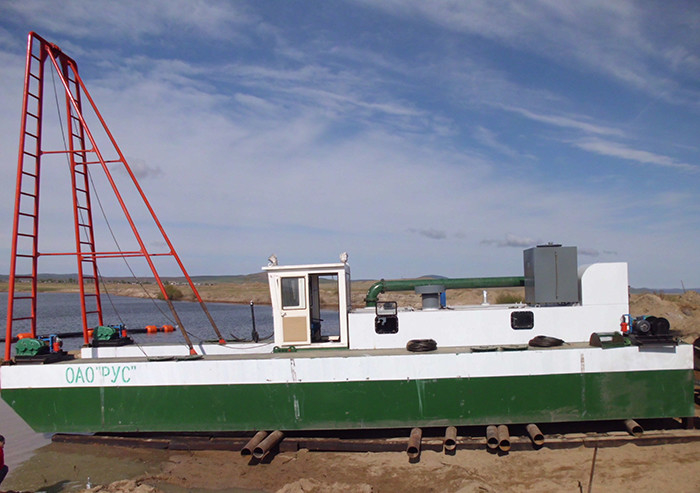

कुशल ड्रेगिंग के लिए YSJSD200जेट सक्शन ड्रेगर
जेट सक्शन रेत पम्पिंग जहाज, जिसे प्रभाव-सक्शन रेत पम्पिंग जहाज के रूप में भी जाना जाता है, एक प्रकार का पानी संचालन उपकरण है
जो उच्च-दबाव जल जेट नदी तल तल के तलछट को प्रभावित करने के लिए, और फिर कीचड़ और परिवहन चूसने के लिए वैक्यूम सक्शन का उपयोग करता है
यह लक्ष्य स्थान के लिए यह हैव्यापक रूप से नदी ड्रेजिंग, बंदरगाह कीचड़ हटाने, भूमि सुधार, रेत खनन और अन्य क्षेत्रों में उपयोग किया जाता है,
उच्च दक्षता की विशेषताओं के साथ,लचीलापन और कम निवेश लागत।
कार्य सिद्धांत
सक्शन प्रणाली: पाइपलाइन में वैक्यूम बनाने के लिए पतवार में एक उच्च शक्ति वाला केन्द्रापसारक पंप लगाया गया है और मिश्रण
कीचड़ और पानी (चटनी) को सक्शन हेड या ऑगर के माध्यम से सोख लिया जाता है।
ऑगर डिवाइस (कुंजी घटक): घूर्णी ऑगर नदी के तल या समुद्र तल पर तलछट को काटता है और उसे हलचल देता है
आसान चूषण के लिए निलंबित।
परिवहन प्रणालीः मिट्टी को मिट्टी के निर्वहन क्षेत्र में पंप किया जाता है (जैसे कि पुनर्प्राप्ति क्षेत्र या मिट्टी परिवहन)
पाइपलाइन के माध्यम से जहाज) और कुछ डिजाइनों को सीधे तट पर छोड़ दिया जा सकता है।
उत्पाद के मापदंड
|
मॉडल |
क्षमता |
जल प्रवाह |
ड्रेगिंग गहराई |
डिस्चार्ज दूरी |
मुख्य इंजन |
सहायक इंजन |
ईंधन की खपत |
आयाम ((L*W*H) |
|
YSJSD150 |
40-50m3/h |
250m3/h |
6 मीटर |
500 मीटर |
120 किलोवाट |
/ |
18 लीटर/घंटा |
10*3.8*1 |
|
YSJSD200 |
80-100 मीटर3/घंटा |
500 मी3/घंटा |
8 मीटर |
500 मीटर |
176 किलोवाट |
60 किलोवाट |
40 लीटर/घंटा |
14*4.5*1.2 मीटर |
|
YSJSD250 |
150-180 मीटर3/घंटा |
900m3/h |
10 मीटर |
800 मीटर |
294 किलोवाट |
88 किलोवाट |
60 लीटर/घंटा |
17*5*1.2 मीटर |
|
YSJSD300 |
200-250 मीटर3/घंटा |
1400 मी3/घंटा |
10 मीटर |
1000 मीटर |
456 किलोवाट |
110 किलोवाट |
80 लीटर/घंटा |
20*6*1.5 मीटर |
|
YSJSD350 |
300-400 मीटर3/घंटा |
2000 मी3/घंटा |
12 मीटर |
1500 मीटर |
735 किलोवाट |
220 किलोवाट |
120L/H |
24*6.6*1.6 मीटर |
|
YSJSD400 |
400-500 मीटर3/घंटा |
2600 मी3/घंटा |
चौदह मीटर |
1500 मीटर |
882 किलोवाट |
330 किलोवाट |
150 लीटर/घंटा |
24*7.2*1.8 मीटर |
|
YSJSD450 |
500-600 मीटर3/घंटा |
3000 मी3/घंटा |
चौदह मीटर |
1500 मीटर |
1103 किलोवाट |
406 किलोवाट |
200 लीटर/घंटा |
26*7.6*2 मीटर |
|
YSJSD500 |
600-700 मीटर3/घंटा |
3800 मी3/घंटा |
चौदह मीटर |
1500 मीटर |
1250 किलोवाट |
456 किलोवाट |
240L/H |
26*7.6*2 मीटर |
उपरोक्त तकनीकी मापदंड केवल संदर्भ के लिए हैं,विशेष उपकरण विन्यास प्रत्येक डिवाइस की स्थितियों पर निर्भर करता है
परियोजना,ग्राहक और तकनीकी आवश्यकताएं।
मुख्य संरचनात्मक घटक
पतवार का प्लेटफार्म:
स्टील या पोंटन संरचना, एक स्थिर कार्य मंच प्रदान, बिजली प्रणाली, नियंत्रण कक्ष और भंडारण से लैस
केबिन.
उच्च दबाव वाले जल पंप इकाई:
जेट प्रवाह के लिए आवश्यक उच्च दबाव वाला जल स्रोत प्रदान करता है, और दबाव आमतौर पर 0.5-2.5MPa तक पहुंच सकता है।
रेत पंपिंग प्रणाली:
उच्च शक्ति वाला केन्द्रापसारक पंप, जो कीचड़ को चूसने और परिवहन के लिए जिम्मेदार है।
रेत परिवहन पाइपलाइन:
पहनने के प्रतिरोधी रबर या स्टील पाइप, लंबाई मांग के अनुसार कई किलोमीटर तक बढ़ाई जा सकती है।
नियंत्रण प्रणाली:
स्वचालित संचालन कंसोल, जेट दबाव, रेत पंप गति और जहाज की स्थिति को समायोजित करता है।
