उत्पाद का विवरण
उत्पत्ति के प्लेस: शेडोंग
ब्रांड नाम: yongsheng
मॉडल संख्या: YSJSD400
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: 80000$
पैकेजिंग विवरण: कंटेनर
प्रसव के समय: 35 दिन
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
क्षमता: |
400-500m3/h |
पानी का प्रवाह: |
2600m3/h |
ड्रेजिंग गहराई: |
14 मीटर |
निर्वहन दूरी: |
1500 मीटर |
मुख्य इंजन: |
882kW |
सहायक इंजन: |
330 किलोवाट |
ईंधन की खपत: |
150एल/घंटा |
आयाम ((L*W*H): |
24*7.2*1.8 मीटर |
क्षमता: |
400-500m3/h |
पानी का प्रवाह: |
2600m3/h |
ड्रेजिंग गहराई: |
14 मीटर |
निर्वहन दूरी: |
1500 मीटर |
मुख्य इंजन: |
882kW |
सहायक इंजन: |
330 किलोवाट |
ईंधन की खपत: |
150एल/घंटा |
आयाम ((L*W*H): |
24*7.2*1.8 मीटर |
उत्पाद का वर्णन

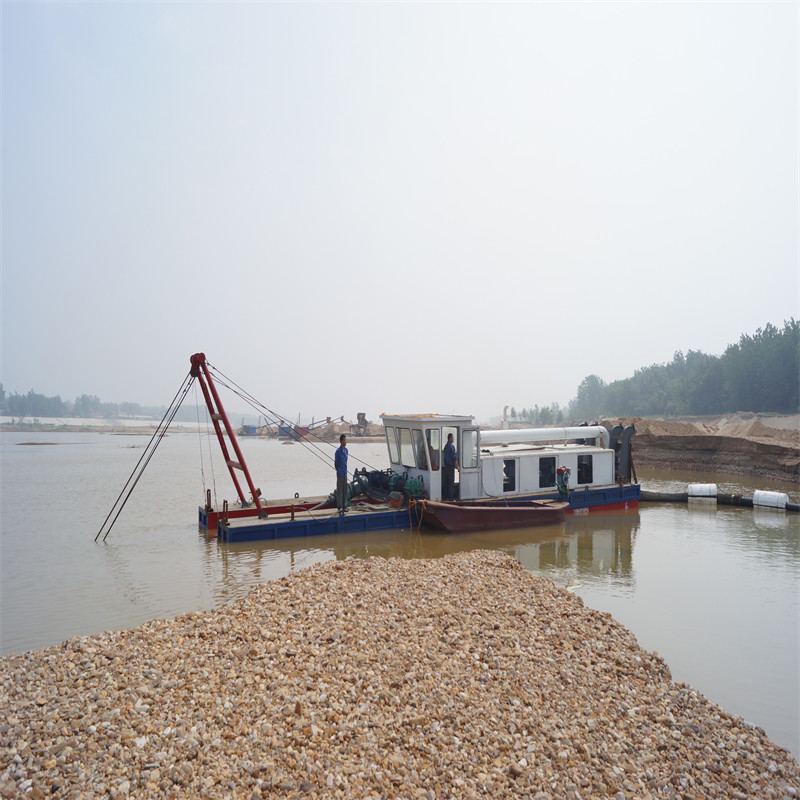

एक जेट सक्शन ड्रेजर (जेएसडी) एक विशेष प्रकार का ड्रेजिंग पोत है जिसे कुशल और लागत प्रभावी हटाने के लिए डिज़ाइन किया गया है
अन्य ड्रेगर्स के विपरीत, अन्य ड्रेगर्स में पानी के नीचे के वातावरण से रेत, मिट्टी और चक्की जैसी ढीली, गैर-संलग्न सामग्री होती है।
जो यांत्रिक काटने या खुदाई पर भरोसा करते हैं, जेट सक्शन ड्रेजर समुद्र तल को तरल करने के लिए उच्च दबाव वाले पानी के जेट का उपयोग करते हैं
यह विधि विशेष रूप से उन वातावरणों में प्रभावी है जहां सामग्री को चूसने और परिवहन करने में आसान बनाता है।
नरम और आसानी से विस्थापित होता है।
उत्पाद के मापदंड
मॉडल |
क्षमता |
जल प्रवाह |
ड्रेगिंग गहराई |
डिस्चार्ज दूरी |
मुख्य इंजन |
सहायक इंजन |
ईंधन की खपत |
आयाम ((L*W*H) |
YSJSD150 |
40-50m3/h |
250m3/h |
6 मीटर |
500 मीटर |
120 किलोवाट |
/ |
18 लीटर/घंटा |
10*3.8*1 |
YSJSD200 |
80-100 मीटर3/घंटा |
500 मी3/घंटा |
8 मीटर |
500 मीटर |
176 किलोवाट |
60 किलोवाट |
40 लीटर/घंटा |
14*4.5*1.2 मीटर |
YSJSD250 |
150-180 मीटर3/घंटा |
900m3/h |
10 मीटर |
800 मीटर |
294 किलोवाट |
88 किलोवाट |
60 लीटर/घंटा |
17*5*1.2 मीटर |
YSJSD300 |
200-250 मीटर3/घंटा |
1400 मी3/घंटा |
10 मीटर |
1000 मीटर |
456 किलोवाट |
110 किलोवाट |
80 लीटर/घंटा |
20*6*1.5 मीटर |
YSJSD350 |
300-400 मीटर3/घंटा |
2000 मी3/घंटा |
12 मीटर |
1500 मीटर |
735 किलोवाट |
220 किलोवाट |
120L/H |
24*6.6*1.6 मीटर |
YSJSD400 |
400-500 मीटर3/घंटा |
2600 मी3/घंटा |
चौदह मीटर |
1500 मीटर |
882 किलोवाट |
330 किलोवाट |
150 लीटर/घंटा |
24*7.2*1.8 मीटर |
YSJSD450 |
500-600 मीटर3/घंटा |
3000 मी3/घंटा |
चौदह मीटर |
1500 मीटर |
1103 किलोवाट |
406 किलोवाट |
200 लीटर/घंटा |
26*7.6*2 मीटर |
YSJSD500 |
600-700 मीटर3/घंटा |
3800 मी3/घंटा |
चौदह मीटर |
1500 मीटर |
1250 किलोवाट |
456 किलोवाट |
240L/H |
26*7.6*2 मीटर |
डिजाइन और घटक
जेट सक्शन ड्रेजर कई प्रमुख घटकों से बना है जो इसकी अनूठी ड्रेजिंग प्रक्रिया को सक्षम करते हैंः
उच्च दबाव वाले जल जेट: एक जेएसडी की मुख्य विशेषता इसकी उच्च दबाव वाली जल जेट प्रणाली है।
रणनीतिक रूप से सक्शन इनलेट के पास स्थित हैं और समुद्र तल सामग्री को ढीला करने और द्रवित करने के लिए उपयोग किए जाते हैं।
दबाव वाले पानी से तलछट टूट जाती है, जिससे यह एक स्लरी में बदल जाती है जिसे आसानी से चूसा जा सकता है।
सक्शन पाइप और इनलेट: सक्शन पाइप एक ड्रेज पंप से जुड़ा हुआ है और यह ड्रैग में खींचने के लिए जिम्मेदार है
द्रवित सामग्री। सामग्री को कुशलतापूर्वक अपग्रेड करने के लिए इनलेट को जल जेट के निकट रखा जाता है।
ड्रेज पंप: ड्रेज पंप चूषण पाइप के माध्यम से स्लरी को चूसने के लिए आवश्यक वैक्यूम बनाता है।
फिर यह एक पाइपलाइन के माध्यम से एक निर्दिष्ट स्थान पर सामग्री को छोड़ देता है, जैसे कि निपटान क्षेत्र या पुनर्प्राप्ति
साइट।
निर्वहन पाइपलाइन: निर्वात पाइपलाइन ड्रेज पंप से वांछित स्थान पर ड्रेज सामग्री ले जाती है।
पाइपलाइन की लंबाई और व्यास परियोजना की विशिष्ट आवश्यकताओं पर निर्भर करता है।
पोजिशनिंग सिस्टम: जेट सक्शन ड्रेगर अक्सर जहाज के दौरान स्थिर करने के लिए स्पड या एंकर से लैस होते हैं।
कुछ मॉडल अधिक सटीकता और लचीलेपन के लिए गतिशील स्थिति निर्धारण प्रणाली (डीपीएस) का भी उपयोग कर सकते हैं।
नियंत्रण प्रणाली: आधुनिक जेएसडी उन्नत नियंत्रण प्रणालियों से लैस हैं जो ऑपरेटरों को निगरानी और नियंत्रण करने की अनुमति देते हैं।
पानी के जेट के दबाव, सक्शन प्रवाह और डिस्चार्ज दर को समायोजित करें। यह इष्टतम प्रदर्शन और दक्षता सुनिश्चित करता है।
